Erkennung deutscher Laufräder, Lauf- und Stützrollen


Speziell für Militariasammler und Sondengänger ist diese Liste gedacht, die bei der Zuordnung eines gefundenen Rades zum entsprechenden Fahrzeug helfen soll. Dazu kann man entweder Objekt und Bild vergleichen oder einfach nur den Durchmesser messen und das Fahrzeug hier finden.

Übrigens heißt es bei einem Laufwerk mit Stützrollen "Laufrolle" und bei einem Laufwerk ohne Stützrollen "Laufrad".

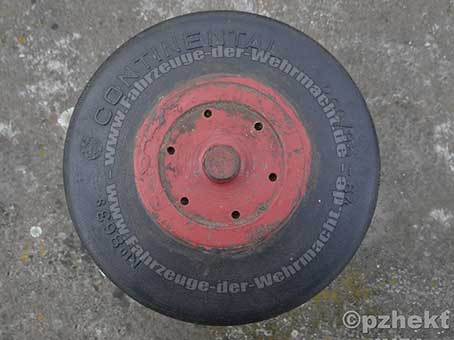

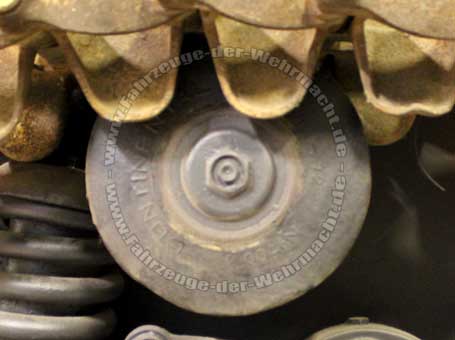

200 mm

Pz.Kpfw. I
(Sd.Kfz. 101)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

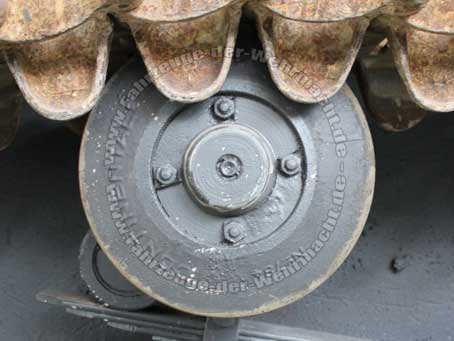

220 mm

Pz.Kpfw. II
(Sd.Kfz. 121)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

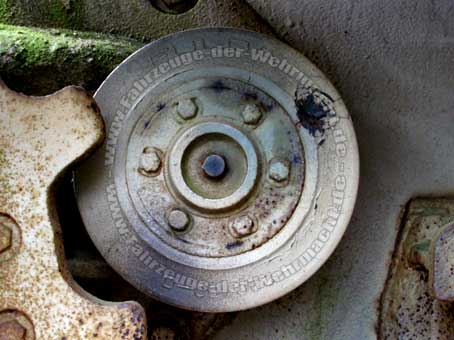

220 mm

Pz.Kpfw. V "Panther"
(Sd.Kfz. 171)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

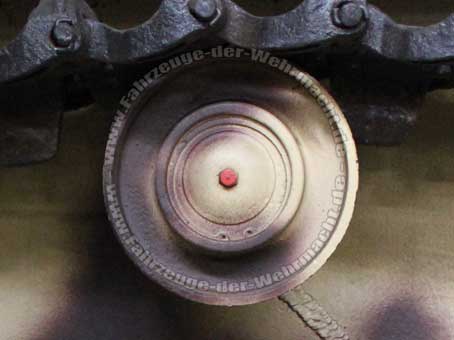

250 mm

Pz.Kpfw. IV
(Sd.Kfz. 161)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

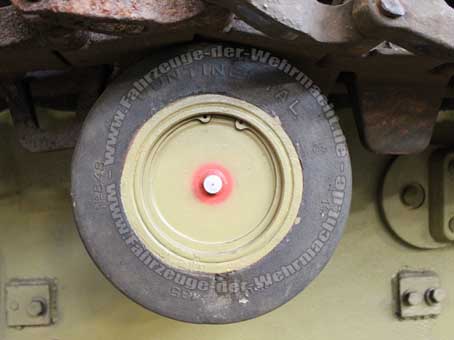

250 mm

Pz.Kpfw. IV spät
(Sd.Kfz. 161)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

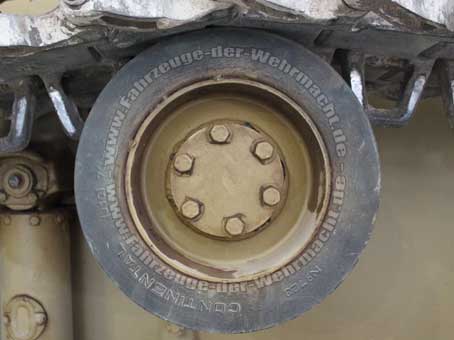

310 mm

Pz.Kpfw. III
(Sd.Kfz. 141)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

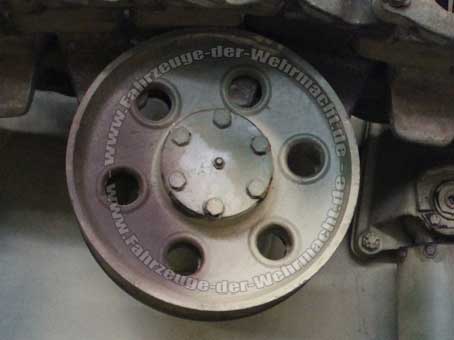

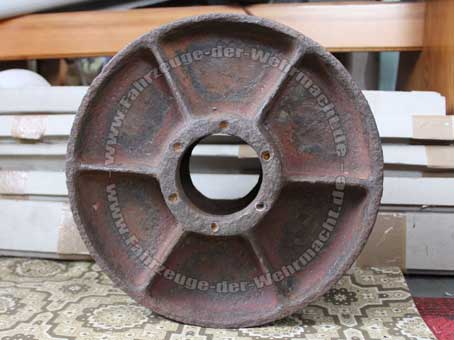

310 mm

StuG III spät
(Sd.Kfz. 142)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
310 mm

StuG III spät
(Sd.Kfz. 142)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

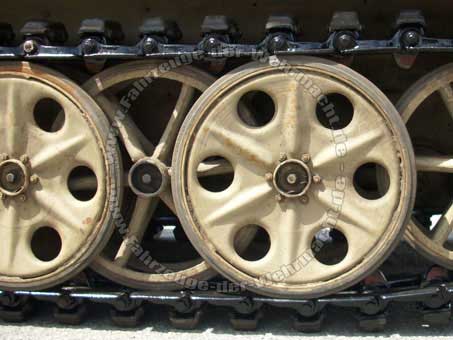

450 mm

Kettenkrad
(Sd.Kfz. 2)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

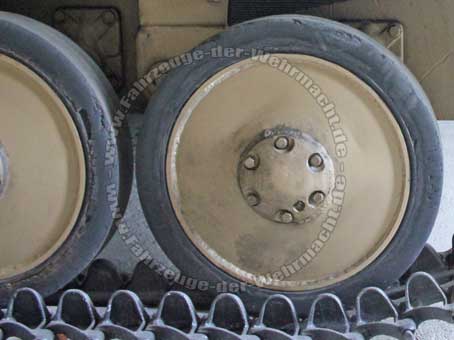

460 mm

Pz.Kpfw. II
(Sd.Kfz. 121)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

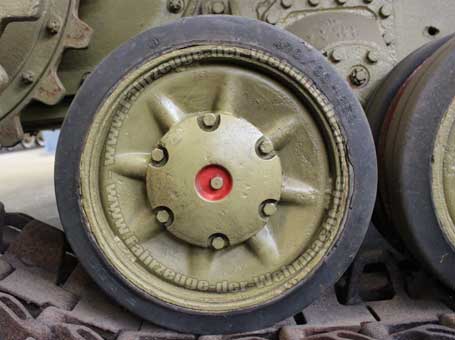

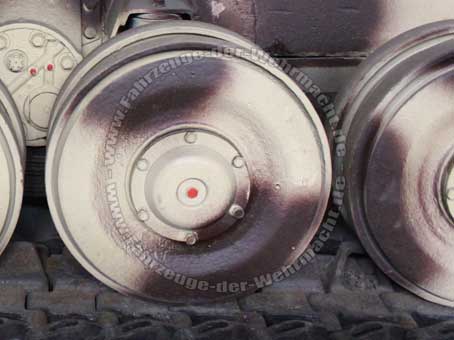

470 mm

Pz.Kpfw. IV
(Sd.Kfz. 161)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
470 mm

Pz.Kpfw. IV spät
(Sd.Kfz. 161)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

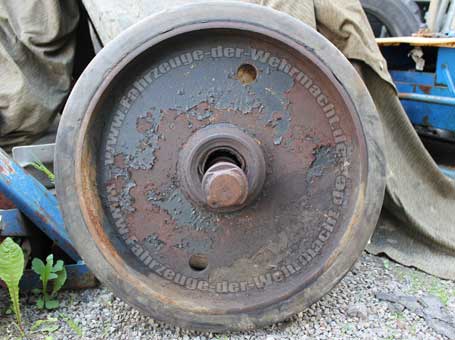

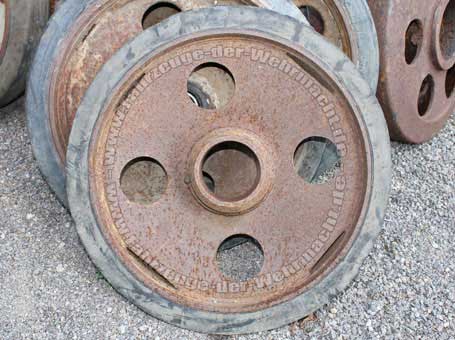

508 mm

Maultier
(Sd.Kfz. 3)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
508 mm

Maultier
(Sd.Kfz. 3)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

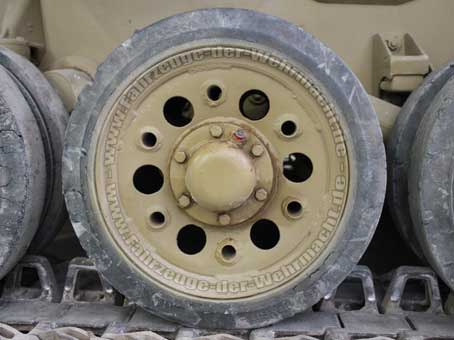

520 mm

Pz.Kpfw. III
(Sd.Kfz. 141)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

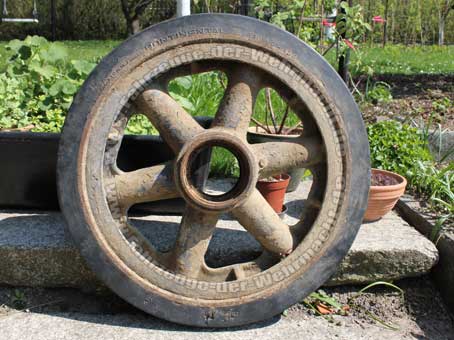

530 mm

Pz.Kpfw. I
(Sd.Kfz. 101)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

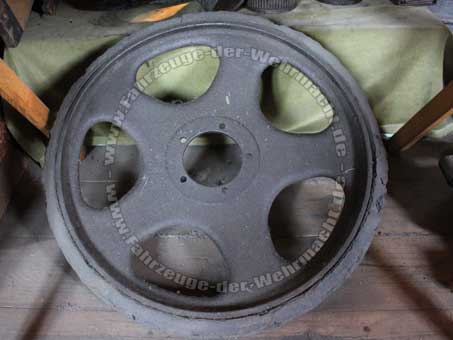

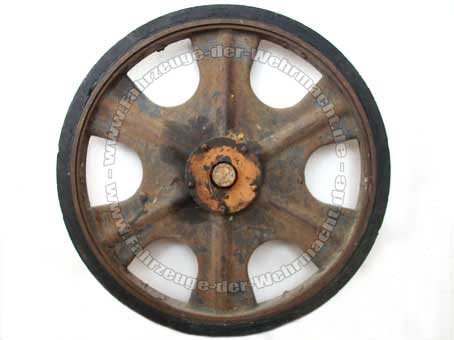

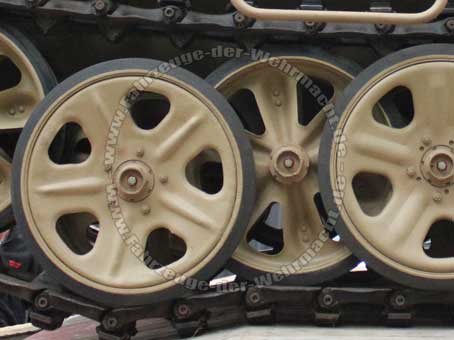

550 mm

Zgkw. 1t
(Sd.Kfz. 10)
frühe Version

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
550 mm

Zgkw. 1t
(Sd.Kfz. 10)
frühe Version

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
550 mm

Zgkw. 1t
(Sd.Kfz. 10)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

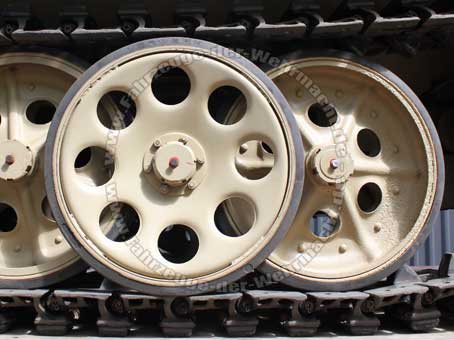

570 mm

Zgkw. 3t
(Sd.Kfz. 11)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

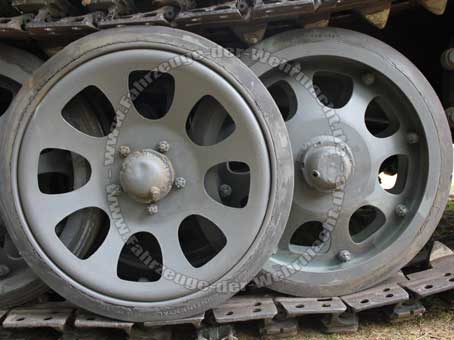

655 mm

Zgkw. 5t BN 5/7
(Sd.Kfz. 6)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

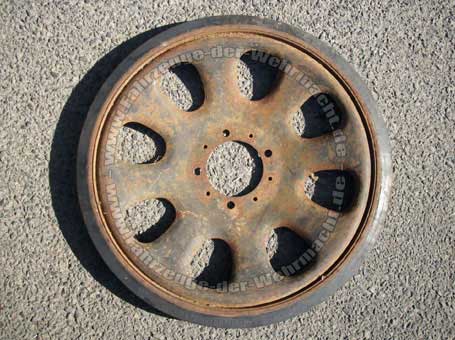

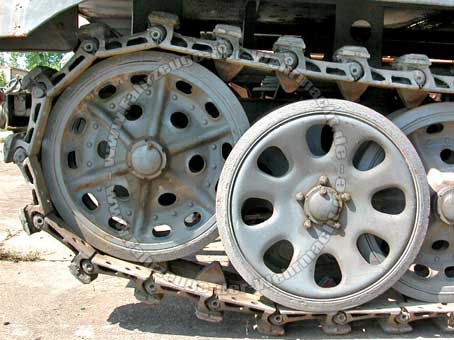

660 mm

Zgkw. 5t
(Sd.Kfz. 6)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
660 mm

Zgkw. 5t
(Sd.Kfz. 6)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

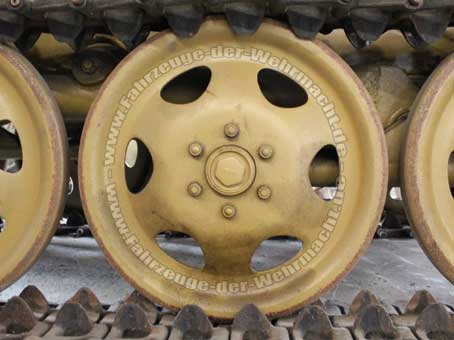

660 mm (?)

RSO

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

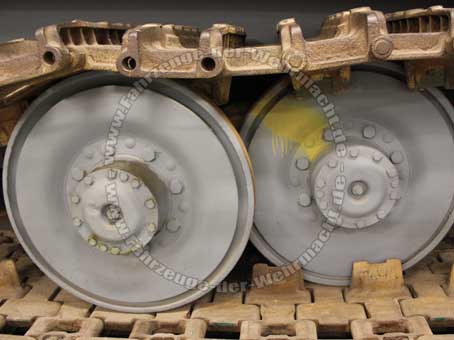

700 mm

Jagdtiger mit
Porsche-Laufwerk
(Sd.Kfz. 186)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

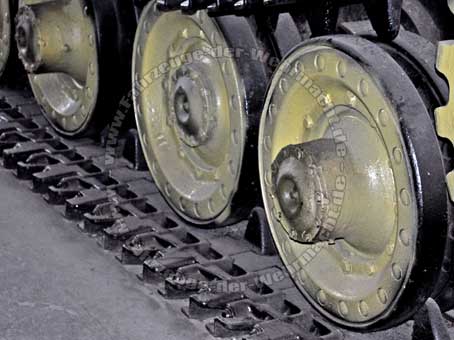

715 mm (?)

Jagdpanzer Tiger (P)
"Ferdinand"
(Sd.Kfz. 184)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

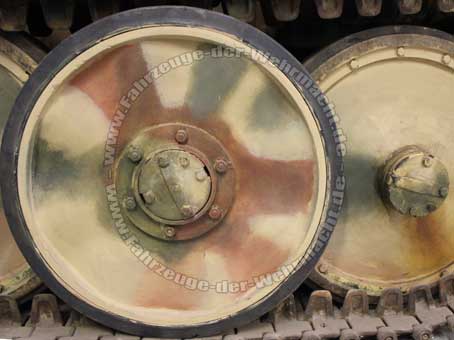

720 mm

Pz.Kpfw. II Ausf. L
(Sd.Kfz. 123)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

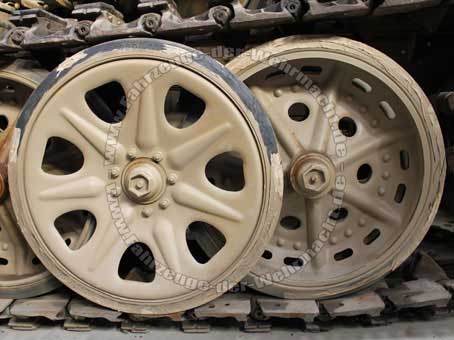

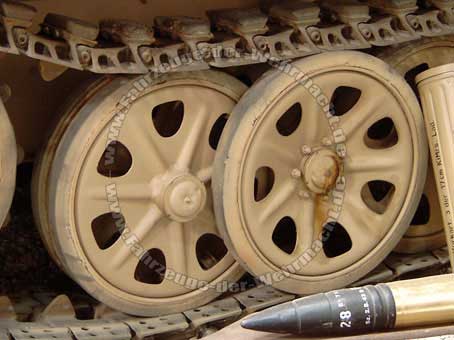

730 mm

Zgkw. 8t
KM 9
(Sd.Kfz. 7)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
730 mm

Zgkw. 8t
KM 11
(Sd.Kfz. 7)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

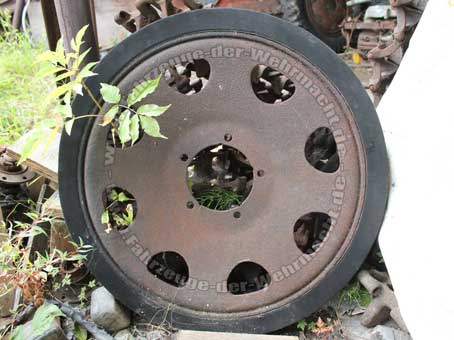

735 mm

Zgkw. 8t
KM 8
(Sd.Kfz. 7)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

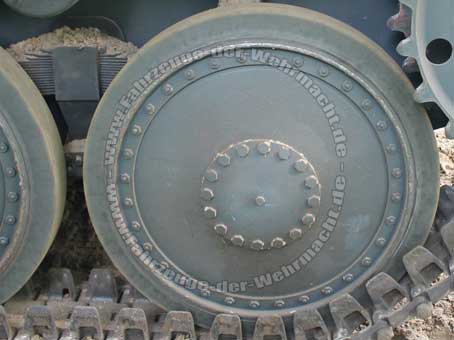

775 mm

Pz.Kpfw. 38 (t)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

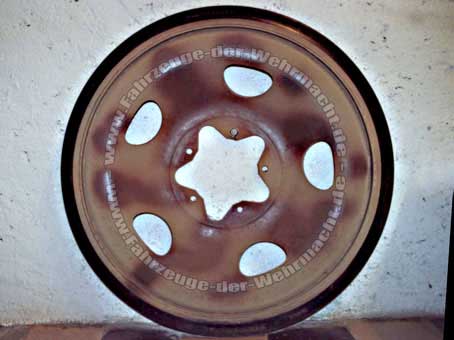

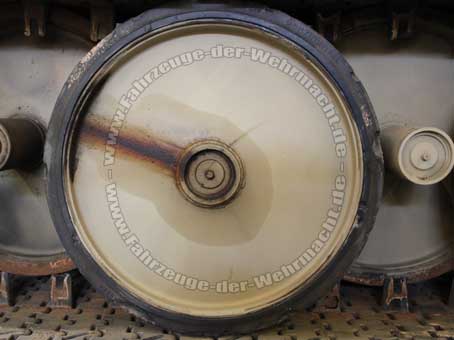

800 mm

s.WS.

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

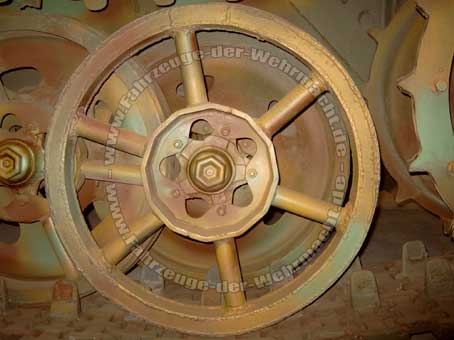

800 mm

s.WS.

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
800 mm

s.WS.

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

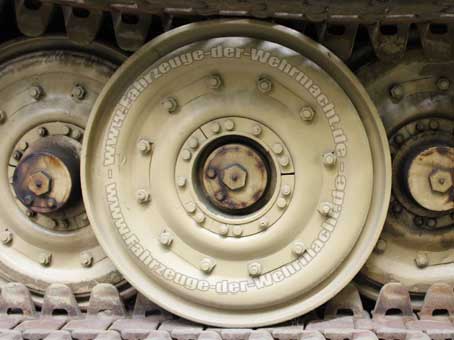

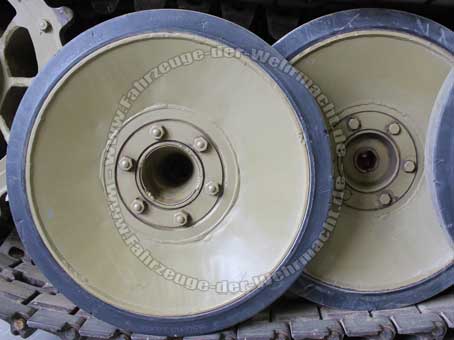

800 mm

Pz.Kpfw. VI Ausf. E
"Tiger"
(Sd.Kfz. 181)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
800 mm

Pz.Kpfw. VI Ausf. E
"Tiger" spät
(Sd.Kfz. 181)

und

Pz.Kpfw. VI Ausf. B
"Königstiger"
(Sd.Kfz. 182)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

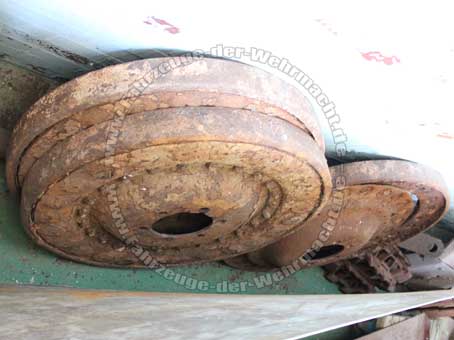

800 mm

Krupp/Steyr-Waffenträger

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

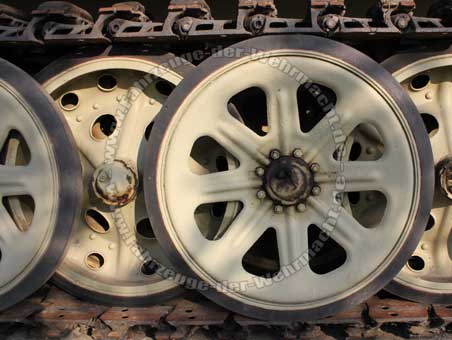

810 mm

Zgkw. 12t
(Sd.Kfz. 8)

Laufrolle, Rad, Panzer, Zugkraftwagen, Laufrolle erkennen

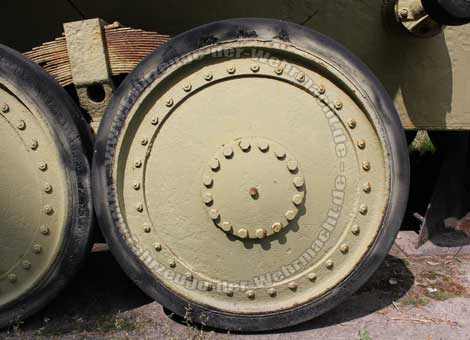

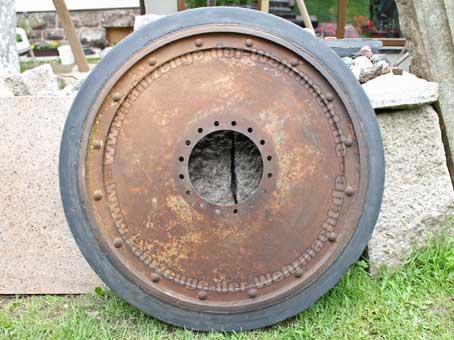

825 mm

Jagdpanzer 38 (t)
(Sd.Kfz. 138/2)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
825 mm

Jagdpanzer 38
spät
(Sd.Kfz. 138/2)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

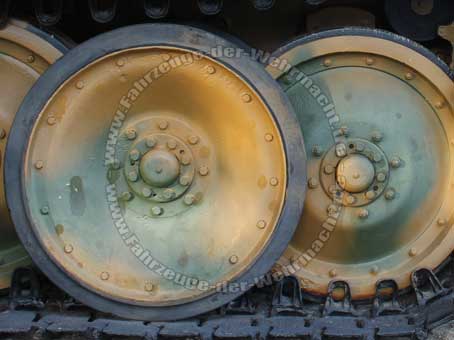

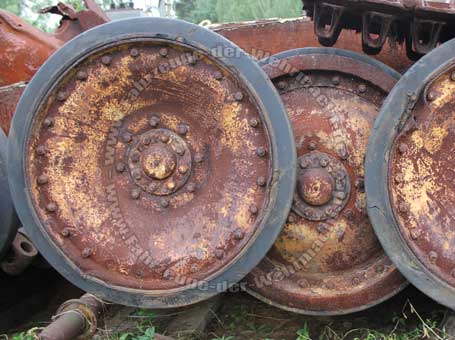

860 mm

Pz.Kpfw. V Ausf. D
"Panther"
(Sd.Kfz. 171)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen
860 mm

Pz.Kpfw. V Ausf. A, G
"Panther"
(Sd.Kfz. 171)

Laufrolle, Stützrad, Laufrad,  Rad, Panzer, Zugkraftwagen, Halbkette, Laufrollen und Laufräder erkennen

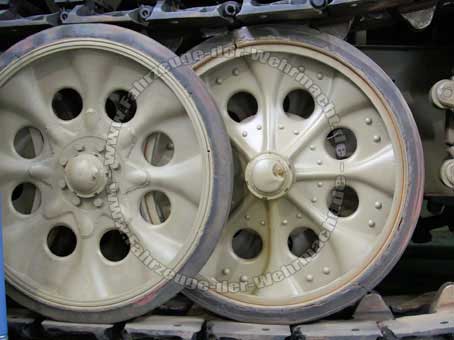

900 mm

Zgkw. 18t
(Sd.Kfz. 9)

Laufrolle, Rad, Panzer, Zugkraftwagen, Laufrolle erkennen
